产品型号: | GFJ41B-16C |
公称通径: | DN15~DN500 |
公称压力: | PN1.6MPA~32MPA |
适用温度: | -30℃~800℃ |
主要材质: | WCB、304、316、316L不锈钢等 |
产品概述
氨用截止阀专为氨气、燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、绝对物外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料,为软密封,密封可靠。适用于氨气,液化石油气管路系统,作为启闭装置,也适用于其他温度≤80℃的管路。氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气,燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。
工作原理
氨气阀门的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。氨用截止阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨气减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
产品特点
1.针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点,根据介质具体特性,氨气专用阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
2.氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3.产品中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰密封绝对可靠。
4.上密封装置中采用多级聚四氟乙烯密封材料,形成组合密封,确保阀门在使用期限内填料函无介质泄露,消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。
主要技术参数
公称压力PN(MPA) |
试验压力PS(MPa) |
适用介质 |
适用温度(℃) |
|
2.5 |
3.8 |
氨气氨液等NH3 |
巴氏合金 -40℃ +150℃ |
四氟 -40 +200℃ |
4.0 |
6.4 |
主零部件材质
零件名称 |
阀体、阀盖 |
密封圈 |
填料 |
填料压盖 |
阀杆 |
垫片 |
GFJ41B-25C |
铸钢 |
巴氏合金 |
聚四氟乙烯 |
碳钢 |
聚四氟乙烯 |
|
GFJ41B-25Z |
灰铸铁 |
|||||
GFJ41B-25P |
不锈钢 |
不锈钢 |
||||
GFJ41F-25Z |
灰铸铁 |
|
碳钢 |

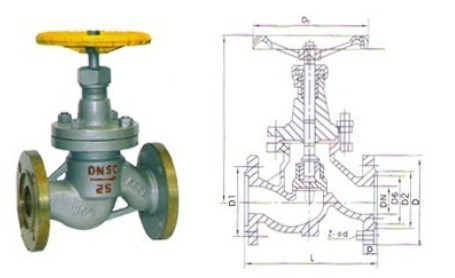

产品结构图
外形尺寸
公称通径 |
主要外形尺寸及连接尺寸(mm) |
||||||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
z-d |
H |
DO |
|||||
GFJ41B-16C GFJ41B-16Q GFJ41B-16P |
|||||||||||||||
10 |
130 |
90 |
60 |
40 |
35 |
14 |
2 |
4 |
4-14 |
196 |
120 |
||||
15 |
130 |
95 |
65 |
45 |
40 |
14 |
2 |
4 |
4-14 |
196 |
120 |
||||
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
140 |
||||
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-14 |
204 |
160 |
||||
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
208 |
160 |
||||
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-18 |
248 |
200 |
||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
248 |
200 |
||||
65 |
290 |
180 |
145 |
125 |
110 |
22 |
3 |
4 |
4-18 |
321 |
240 |
||||
80 |
310 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8-18 |
325 |
240 |
||||
100 |
350 |
215 |
180 |
155 |
150 |
24 |
3 |
4.5 |
8-18 |
371 |
280 |
||||
125 |
400 |
245 |
210 |
185 |
176 |
26 |
3 |
4.5 |
8-18 |
400 |
320 |
||||
150 |
480 |
280 |
240 |
210 |
204 |
26 |
3 |
4.5 |
8-23 |
432 |
320 |
||||
200 |
600 |
335 |
295 |
265 |
260 |
30 |
3 |
4.5 |
12-23 |
654 |
400 |
||||
250 |
650 |
405 |
335 |
320 |
313 |
32 |
3 |
4.5 |
12-25 |
745 |
500 |
||||
300 |
700 |
460 |
410 |
375 |
364 |
34 |
3 |
4.5 |
12-25 |
852 |
600 |
||||
GFJ41B-25C GFJ41B-25Q GFJ41B-25P |
|||||||||||||||
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-14 |
196 |
120 |
||||
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-14 |
196 |
120 |
||||
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
120 |
||||
25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
d |
4-14 |
201 |
120 |
||||
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
208 |
120 |
||||
40 |
200 |
145 |
110 |
85 |
76 |
20 |
2 |
d |
4-18 |
248 |
160 |
||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
248 |
160 |
||||
65 |
290 |
180 |
145 |
125 |
110 |
22 |
3 |
4 |
8-18 |
321 |
240 |
||||
80 |
310 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8-18 |
325 |
240 |
||||
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-23 |
371 |
280 |
||||
125 |
400 |
270 |
220 |
188 |
176 |
30 |
3 |
4.5 |
8-25 |
400 |
320 |
||||
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-25 |
432 |
320 |
||||
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-30 |
654 |
400 |
||||
250 |
650 |
425 |
370 |
332 |
313 |
42 |
3 |
4.5 |
12-34 |
745 |
500 |
||||
300 |
750 |
485 |
430 |
390 |
364 |
46 |
3 |
4.5 |
12-34 |
852 |
600 |
