    电动衬氟蝶阀

    产品型号: GFD973F46-16C
    公称通径: DN50~DN2000
    公称压力: PN1.6MPA~PN6.4MPA
    适用温度: -30℃~120℃
    主要材质: HT200、WCB、304、316等

     产品概述

     电动对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

    用途:全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。



    产品特点

    1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

    3、四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

    4、蝶板采用框架结构,强度高,过流面积大,流阻小。

    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

    7、本阀结构独特,操作灵活,省力,方便。



    工作原理

     电动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,碟阀在低压大中口径管道上的使用越来越多。

    蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。



     执行标准

    设计标准   GB/T2238-2008

    法兰连接尺寸   GB/T9113.1-2000;GB/T9115.1-2000;JB78

    结构长度   GB/T12221-1989

    压力试验   GB/T13927-2008;JB/T9092-1999



    技术参数

    公称通经DN(mm)

    50~400

    公称压力PN(MPa)

    0.6

    1.0

    1.6

    密封试验(MPa)

    0.66

    1.1

    1.76

    强度试验(MPa)

    0.9

    1.5

    2.4

    适用温度

    氟橡胶:-20℃~200℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准



     执行器参数

    电源电压

    AC220/380V,50/60Hz

    输出力矩

    50N·M~2000N·M

    动作范围

    0~90° 0~360°

    动作时间

    15秒/30秒/60秒

    保护装置

    过热保护

    环境温度

    -30°~60°

    手动操作

    同附带手柄操作

    限位

    电气、机械二重限位

    防护等级

    相当于IP-65

    防爆等级

    ExdII BT4;特殊要求可定制ExdII BT6

    位置测量

    可选装开关或电位计

    驱动电机

    8W/E

    进线接口

    PE1/2〞进线线锁



     主零部件材质

    零件名称

    材料

    阀体

    (球墨铸钢、铸钢、不锈钢)+F46

    蝶板

    (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46

    阀杆

    2Cr13、不锈钢

    填料

    O型圈、柔性石墨

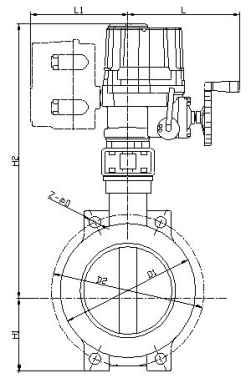

          产品结构图





    外形尺寸



    公称通径
    DN(mm)

    连接尺寸(mm)

    L

    L1

    H1

    H2

    D1

    D2

    Z-ΦD

    50

    216

    190

    70

    412

    125

    155

    4-Φ16

    65

    216

    190

    76

    425

    145

    175

    4-Φ16

    80

    216

    190

    89

    437

    160

    190

    8-Φ16

    100

    216

    190

    104

    452

    180

    214

    8-Φ16

    125

    216

    190

    120

    504

    210

    252

    8-Φ16

    150

    276

    221

    132

    524

    240

    282

    8-Φ20

    200

    276

    222

    167

    607

    295

    337

    8-Φ20/12-Φ20

    250

    276

    240

    202

    686

    350/355

    405

    12-Φ20/12-Φ24

    300

    276

    240

    239

    714

    400/410

    460

    12-Φ20/12-Φ24

    350

    276

    240

    265

    749

    460/470

    524

    16-Φ20/16-Φ24

    400

    276

    240

    297

    781

    515/525

    585

    16-Φ24/16-Φ27
