| 产品型号： | GFBQ941PPL-16C |
| 公称通径： | DN15~DN800 |
| 公称压力： | PN1.6MPA~32MPA |
| 适用温度： | -30℃~400℃ |
| 主要材质： | WCB、304、316、316L不锈钢等 |
产品概述
电动保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
产品特点
1、流体阻力小，全通径的球阀基本没有流阻。
2、在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。
3、紧密可靠，它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，寿命长，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有摩擦性，所以可用于带悬浮固体颗粒的介质中。
9、电动球阀可远距离集中控制，且能满足计算机程控之需要（需配IEV2/IEV3系列智能执行器）。
执行标准
|
设计标准 |
ASME B 16.34 GB/T12224 |
|
结构长度 |
ASME B 16.10 GB/T12221 |
|
连接法兰 |
ASME B 16.5、JB/T 79 |
|
试验和检验 |
JB/T9092 API 598 |
|
适用介质 |
重油、胶类等易凝固介质 |
执行器参数
|
执行器类别 |
IEV2系列执行器参数 |
IEV3系列执行器参数 |
IEV-Ex系列执行器参数 |
|
|
电源电压 |
标准：24V DC 可选：24V /110V/220V AC 单相、380/440V AC 三相 |
|||
|
输出力矩 |
6N·M～20N·M |
50N·M～6000N·M |
50N·M～3000N·M |
|
|
动作范围 |
0～90° |
0～90° |
0～90° |
|
|
控制方式 |
开关型、无源触点型、带位置信号型、调节型(4～20mA模拟量信号控制)、智能型(RS485/M-bus接口支持MODBUS等现场总线协议) |
|||
|
动作时间 |
7秒/10秒/15秒 |
10秒/20秒/30秒/50秒 |
18秒～78秒 |
|
|
保护装置 |
过热/过载、防卡死保护 |
过热/过载、防卡死保护 |
过热/过载、防卡死保护 |
|
|
环境温度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
|
手动操作 |
附带手柄操作 |
附带手柄操作 |
机械离合机构，配手轮操作 |
|
|
机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
|
防护等级 |
IP67 |
IP67、IP68 |
IIP67、IP68 |
|
|
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
电位计、比例控制单元 |
|
|
电气接口 |
防水电缆接口 |
防水电缆接口 |
防水电缆接口 |
|
|
壳体材料 |
铝合金 |
铝合金 |
铝合金外壳、外表磷化处理 |
|
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|||
|
特有的防卡死、电子刹车功能，定位精准；开度连续可调，实现高精度调节；可编程、可独立运行，不需要PLC、控制器等专用设备；具有485、M-bust通信接口，可实现远距离控制，方便接入大型控制网络；可外接各类传感器和仪表并按照相关参数进行调节；支持PID算法。 |
||||
技术参数
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
阀体形式 |
法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 |
|||||||||||
|
连接形式 |
法兰式、对夹式 |
|||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露) |
|||||||||||
|
基本误差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死区 |
≤1%(可调) |
|||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||
|
配置执行机构 |
可配IEV系列角行程电动执行机构 |
|||||||||||
|
控制方式 |
开关型、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量或现场总线数字量信号控制)提供RS-485/M-bus接口，支持Modbus协议,可直接与计算机联网 （需配IEV2/IEV3系列智能执行器），详见IEV2/IEV3系列介绍 |
|||||||||||
|
通信数据 |
流量、压力、压差、温度、阀门开度、故障信息等 |
|||||||||||
主要零部件材质
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫 |
|||
|
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||

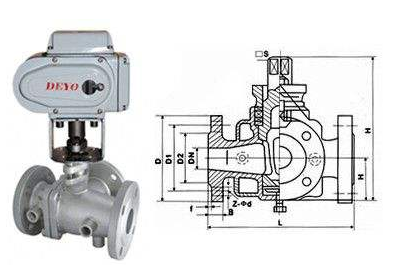

产品结构图
外形尺寸
GFBQ941PPL PN1.6MPA
|
公称 通径 |
连接尺寸mm |
>外形尺寸（参考值） |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
L1 |
H |
|
|
15 |
95 |
95 |
65 |
45 |
16 |
4-Φ14 |
161 |
320 |
|
20 |
105 |
105 |
75 |
55 |
16 |
4-Φ14 |
161 |
330 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
161 |
345 |
|
32 |
200（165） |
135 |
100 |
78 |
18 |
4-Φ18 |
161 |
365 |
|
40 |
205（180） |
145 |
110 |
85 |
18 |
4-Φ18 |
188 |
380 |
|
50 |
220（200） |
160 |
125 |
100 |
18 |
4-Φ18 |
188 |
395 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-Φ18 |
268 |
415 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-Φ18 |
268 |
430 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-Φ18 |
268 |
460 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-Φ18 |
268 |
490 |
GFBQ941PPL PN2.5MPA
|
公称 通径 |
连接尺寸mm |
外形尺寸（参考值） |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
L1 |
H |
|
|
15 |
95 |
105 |
75 |
55 |
14 |
4-Φ14 |
161 |
330 |
|
20 |
105 |
115 |
85 |
65 |
14 |
4-Φ14 |
161 |
340 |
|
25 |
160 |
135 |
100 |
78 |
16 |
4-Φ18 |
161 |
360 |
|
32 |
200（165） |
145 |
110 |
85 |
16 |
4-Φ18 |
161 |
370 |
|
40 |
205（180） |
160 |
125 |
100 |
16 |
4-Φ18 |
188 |
390 |
|
50 |
220（200） |
180 |
145 |
120 |
18 |
4-Φ18 |
188 |
410 |
|
65 |
220 |
195 |
160 |
135 |
20 |
8-Φ18 |
268 |
460 |
|
80 |
250 |
215 |
180 |
155 |
20 |
8-Φ18 |
268 |
480 |
|
100 |
280 |
245 |
210 |
185 |
22 |
8-Φ18 |
268 |
510 |
|
125 |
320 |
280 |
240 |
210 |
24 |
8-Φ23 |
268 |
545 |
|
150 |
360 |
335 |
295 |
265 |
26 |
8-Φ23 |
268 |
610 |
|
200 |
400 |
405 |
355 |
320 |
30 |
12-Φ25 |
268 |
680 |
